Dassault Mirage F1 CT - Enrico Bianchi

Kit Kitty Hawk, scala 1/48




Questo gioiello dell'aviazione francese è proposto dalla KH con uno stampo più corretto nelle forme generali rispetto al vecchio ESCI/ Italerei ma non esente da alcuni (gravi) problemi.
Elenco i tre a parer mio più evidenti:
 1) la forma del cono del radome
 2) il fittaggio del parabrezza sulla fusoliera
 3) l'assetto del modello a ruote montate.
Ho cercato di rimediare a questi problemi con ore ed ore di lavoro ma non sono riuscito a risolverli... direi più a mascherarli.
Mi soffermo subito su questi lavori: il radome nell’F1 è un cono perfetto lungo ed affusolato che dona slancio ed eleganza a tutto l’aereo, Nel kit, seppur in modo non evidente, questo elemento si può definire più un’ogiva dato lo "spanciamento" presente sui lati.




Ovviare al problema pare semplice: carteggiare il pezzo fino ad ottenere la forma corretta ma va considerato che il radome è un pezzo unico con la fusoliera quindi difficile da maneggiare e che lo spessore da togliere è tale che si corre il rischio di assottigliare troppo o addirittura bucare il radome.
La soluzione è stata salomonica... correggere ma non troppo.

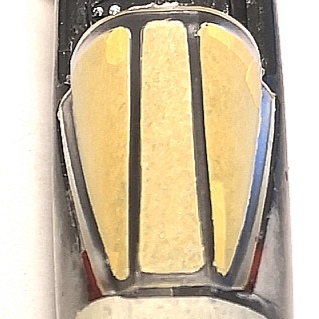

Il fittaggio del parabrezza è disastroso, direi irritante per come appare evidente il pressappochismo del masterista.




Dassault Mirage F1 CT © Enrico Bianchi/>
<br>
<img class=

Qui l’intervento è obbligatorio, ho usato di tutto per raccordare e riempire gli scalini: stucco, milliput, ciano...




... e il lavoro di carteggiatura e reincisione successivo è davvero alienante; a tal proposito, per chi volesse affrontare lo stesso impegno, voglio dire di prestare la massima attenzione alla pannellatura del radome che tange l’attaccatura del parabrezza: può facilmente venir coperta o cancellata... riprenderla dopo è davvero complicato.
E siamo all’assetto.
L’F1, a terra, appare leggermente seduto ma il modello con le ruote montate è perfettamente orizzontale.




Il problema, da quanto ho capito, dovrebbe risiedere nei carrelli principali che sono troppo dritti.
La soluzione migliore sarebbe intervenire sugli snodi delle gambe, segare i pezzi e rimontarli con le angolature adeguate... difficilissimo!
Io ho scelto la via "what if" riposizionando i carrelli in una ipotetica sede più in alto nel vano...




...scelta sicuramente discutibile ma il risultato è questo:




Da qui in poi la costruzione del modello segue la prassi ordinaria con la colorazione del sedile in resina Reinassance...




...ed il completamento del cockpit che è un mix con il set della Pavla dedicato al modello Italeri.

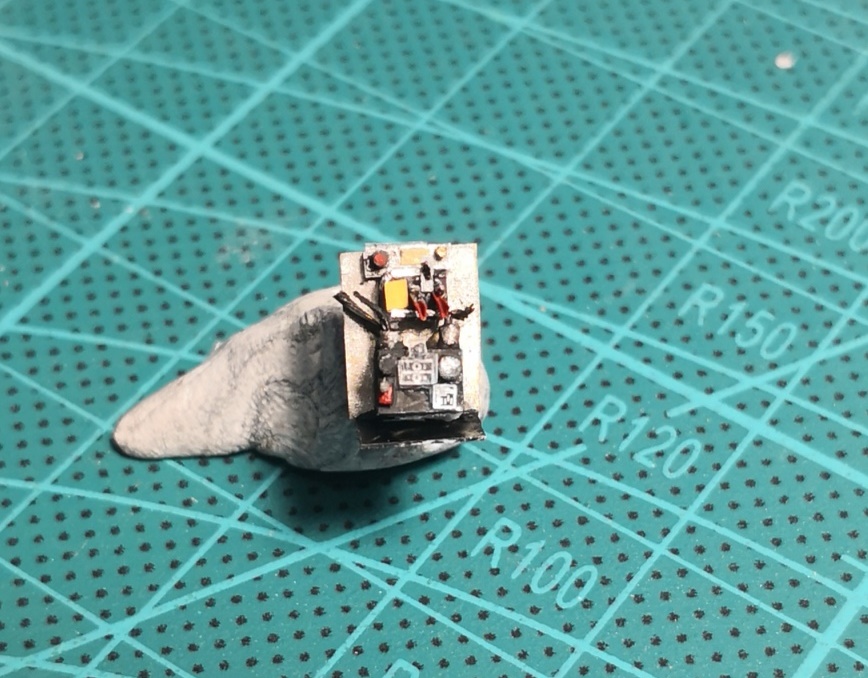

Ho anche aperto alcuni vani sulla fusoliera e sul dorso tra cui la sede della bombola dell'ossigeno




ed altri

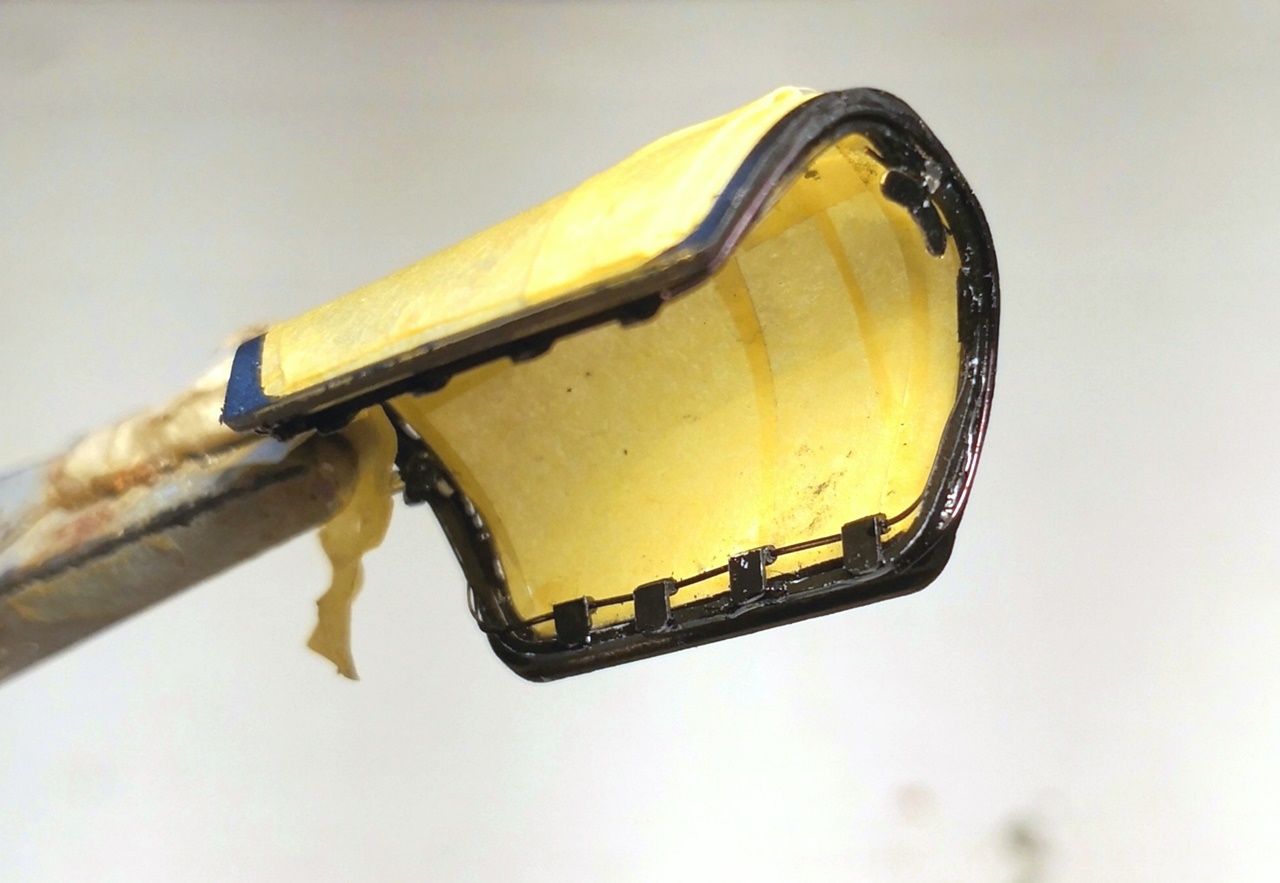

Anche il canopy è stato dettagliato








ed ho simulato l'ottica del telemetro con dell'acetato iridescente.




La fase della colorazione è stata impegnativa non tanto per la stesura del colore quanto per la ricerca della tonalità giusta.
Soprattutto per il grigio ho trovato non meno di 10 colori consigliati quindi, foto del soggetto alla mano, ho deciso di fare la mia personale ricetta così composta: 4p Tamya XF18, 2p Gunze H331 e 4p Tamya X2.
Per il verde invece ho trovato molto corrispondente l'XF-13 Tamya.






Asciugati bene i colori ho applicato le mascherature per verniciare le walkway, lavoro lunghetto ma che appaga immediatamente l’occhio.






Le gambe dei carrelli colorate in alluminio Alclad hanno ricevuto le consuete tubazioni idrauliche/elettriche.






Altri piccoli lavori hanno riguardato la correzione della forma della sonda di rifornimento.




Il rifacimento della scaletta di accesso.




Il dettaglio delle rotaie dei missili magic.




e la costruzione delle cover delle prese d'aria Con l'aggiunta dei carichi alari, la posa delle decal e delle opportune bandierine RBF il modello è praticamente terminato.


















Tirando le somme devo dire che il kit si è rivelato molto più ostico del previsto, correggere gli errori descritti ha richiesto una quantità di tempo ed impegno non calcolati ma ne è sicuramente valsa la pena.

Saluti cari a tutti!

Enrico Bianchi
