Sommergibile russo Nikonov - Dino Dall'Asta




Nel 1718 un falegname carpentiere di nome Yefim Nikonov propose allo zar Pietro I Romanov, detto il Grande (era alto 2,03 m), la realizzazione di una "nave segreta", che poteva navigare sott’acqua, attaccare e colpire dal di sotto le navi nemiche per affondarle.
Curioso ed interessato, lo zar autorizzò la costruzione della nave che fu terminata nel 1721 nei pressi di S.Pietroburgo e testata nel fiume Neva con successo alla sua presenza, tant’è che, pienamente soddisfatto del risultato, ne ordinò una di più grandi dimensioni.
Quest’ultima, ultimata nell’autunno del 1724, affondò durante le prove e per un vero miracolo lo stesso Nikonov insieme a quattro rematori che erano all’interno riuscirono a salvarsi.
Incoraggiato a migliorare la progettazione, nella primavera del 1725 effettuò una seconda prova, che purtroppo si rivelò un fiasco; nello stesso anno lo zar Pietro I morì e l’evoluzione dell’intero progetto fu definitivamente abbandonata.




Il Nikonov, che prese il nome dal suo inventore/costruttore, fu il primo sommergibile della Storia Mondiale, anche se la sua vita operativa si ridusse a poche prove di collaudo.
Non esistono disegni o schizzi progettuali al riguardo, se non questa unica immagine d’epoca:




e una replica, come monumento a memoria, ancorata a terra e posta nel luogo dove fu varato lungo l’argine del fiume Neva:

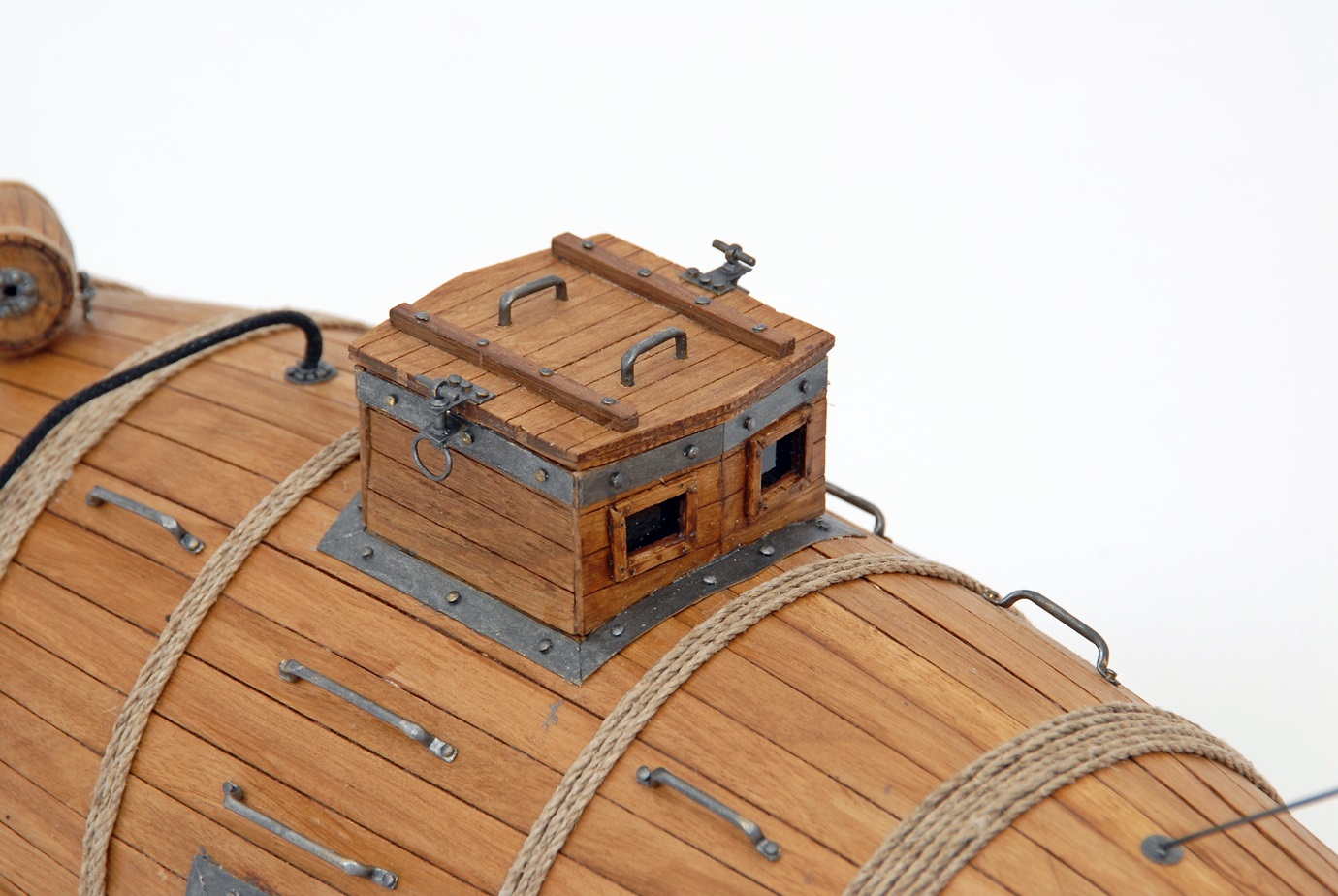

Lo scafo era a forma di barile, interamente costruito con doghe in legno calafatate all’interno, lungo circa 3 m con un diametro massimo di circa 1,2 m, dove alloggiava l’equipaggio composto da un pilota, la cui testa emergeva in una torretta cubica provvista di 4 oblò posta centralmente sulla sua sommità, che serviva anche per l’accesso all’interno, e da altri due uomini che agivano manualmente su altrettanti remi posti lateralmente per muoversi con la sola forza muscolare e conseguentemente navigare.




A poppa sporgeva un grosso timone direzionale manovrato a leva che veniva azionato tramite appositi tiranti, mentre a prua era incernierata a un palo sporgente una specie di lancia/arpione che, manovrata dall’interno con dei tiranti, doveva colpire dal di sotto lo scafo in legno della nave nemica per provocarvi una falla nel tentativo di affondarla.




Quest’ultima arma, prevista nel primo modello, fu sostituita nel secondo più grande - lungo circa 6 m - da una specie di "tubi di fuoco", simili ad un lanciafiamme: il sommergibile avrebbe dovuto avvicinarsi allo scafo nemico, mettere le estremità dei "tubi" fuori dall’acqua e incendiarlo con una sorta di miscela combustibile.
Inoltre, fu anche progettata una camera di compensazione per "acquanauti" che uscivano dal sommergibile per distruggere la sentina della nave... (le prime truppe speciali paragonabili ai moderni Navy Seals, Specnaz o i nostri marò del San Marco).




Il battello poteva navigare in completa immersione e per continuare a ricevere nuova aria respirabile, dietro la torretta si innalzava fino alla superficie un tubo flessibile, alla cui estremità era collegato un piccolo barile che galleggiando permetteva, tramite un foro, il passaggio dell’aria che veniva forzatamente aspirata da una pompa manovrabile dall’interno: un vero e proprio primordiale snorkel.




Come zavorra, sei grossi pesi metallici a forma tronco-conica erano distribuiti lungo i lati esterni, appesi ad altrettante barre elicoidali: per poter emergere quest’ultimi venivano sganciati semplicemente ruotando dall’interno le barre stesse.
Delle grosse gomene, simmetricamente disposte, avvolgevano strettamente l’intero scafo, ai cui fianchi si aprivano anche due finestrini fissi, con vetri quadrettati diagonalmente.




Il modello scala 1:10
Non potevo lasciarmi sfuggire questo originale e incredibile modellino che ho scoperto nel mio girovagare nel web, per cui non ho esitato ad acquistare la scatola di montaggio dalla ditta cinese produttrice tramite eBay.
Il kit in legno non è proprio uno dei migliori: il fascicoletto delle istruzioni è in lingua cinese e quindi dovevo fare affidamento solo ai relativi disegni non sempre precisi e chiari, ma essenziale è stata la consueta ricerca storica che mi ha permesso di completare al meglio la sua realizzazione.




Ordinate e fasciame dello scafo


Come visto nella replica, ho anche fissato sulla facciata di prua il crocefisso ortodosso che ho assemblato con del plasticard e realizzato i due manicotti scafo/remi ricavati da una toppa in alcantara color marrone scuro (nella realtà erano in cuoio trattato per renderli impermeabili), particolari non previsti nel kit.


Particolari della replica


Aldilà della semplicità di montaggio, ho dovuto anche reinventarmi alcuni particolari metallici mancanti e sostituire il cordame, dato che quello presente era proprio impresentabile, del tutto scadente con filamenti e di sezione variabile.
Ho trattato lo scafo e le parti in legno con impregnante all’acqua Syntilor, mentre le parti metalliche con acrilico Tamiya metallic grey.

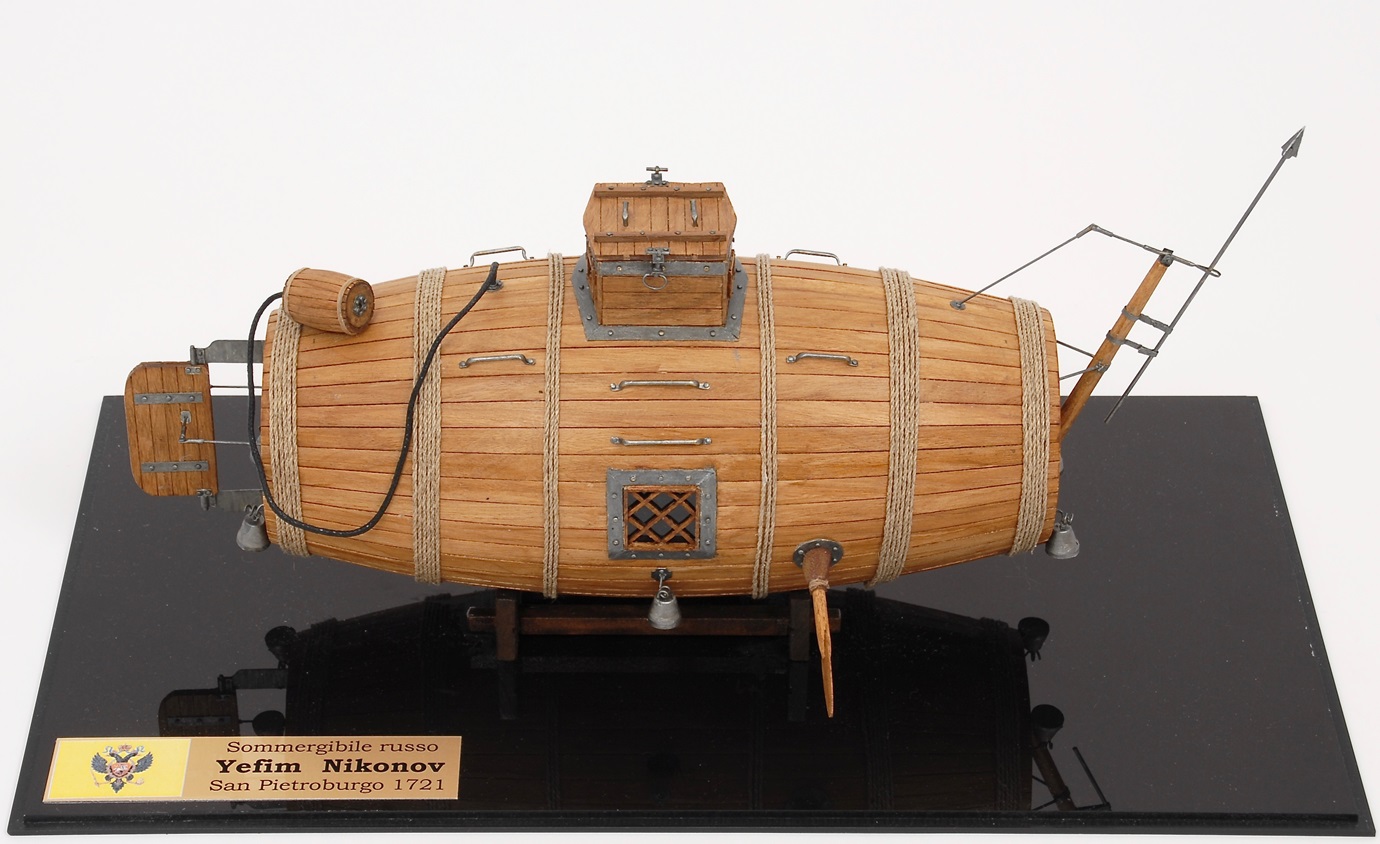

Il modellino finito, dall’estremità del timone alla punta della lancia/arpione, è lungo 39 cm, largo max 12 cm e alto 20 cm e poggia con il suo supporto in legno su una lastra in metacrilato della Essebiemme (base della relativa teca) sulla quale ho posizionato una lastrina in ottone da 13x3 cm con inciso il nome del sommergibile e applicata l’immagine dello stendardo dello zar introdotto da Pietro I in quel periodo.

Dino Dall'Asta

[Gallery]

09.12.2017

Bibliografia e immagini.
