A7 Corsair II, la fabbrica Vought - Vito De Palo

Kit Hobby Boss scala 1/72




L’idea di questo progetto è nata durante la pandemia; curiosando in rete alla ricerca di qualche foto del Corsair dal quale prendere spunto ho trovato molte immagini che ritraevano il velivolo in fase di assemblaggio.
E li mi sono detto... SI PUÒ FARE!










Inizialmente doveva essere costruito in 1/48 su base del datato ma sempre ottimo Kit Hasegawa ma non avendolo a disposizione a casa ho optato di provare a realizzarlo in 1/72 anche se non ero sicuro di portarlo a termine dato le molte difficoltà che ho dovuto affrontare durante la costruzione.
La struttura delle ali è stata stampata in 3D ma il resto è stato tutto auto costruito con materiale di vario genere che poco ha a che fare col modellismo.

Ma procediamo con ordine...

Auto costruzione motore
Il motore è stato costruito partendo dalla base di un rossetto.












Cockpit
Anche questa zona è stata costruita dando il più possibile quel senso di "lavori in corso" e anche se di dimensioni davvero piccole alla fine giocherà un ruolo importante nell’insieme del progetto.












Condotto della presa d’aria
È stato ricavato da una porzione di un serbatoio in 1/48 di diametro perfetto tagliato e poi dettagliato con profilati evergreen.










Radar
Il radar è stato interamente auto costruito con avanzi vari di foto incisioni e plasticard.
Con una buona documentazione tutto è possibile con pazienza e voglia di fare bene.










Sonda per il rifornimento in volo
La sonda dell’ottimo kit Hobby Boss era costituita in un unico pezzo e rappresentata richiusa nel suo alloggiamento.
Da un vecchio kit Hasegawa del Corsair è stata utilizzata la sonda e migliorata; con una sezione di cavo elettrico è stato ricreato il condotto interno che porta il carburante al serbatoio.
L’alloggiamento è stato costruito in Plasticard e sezione di evergreen.

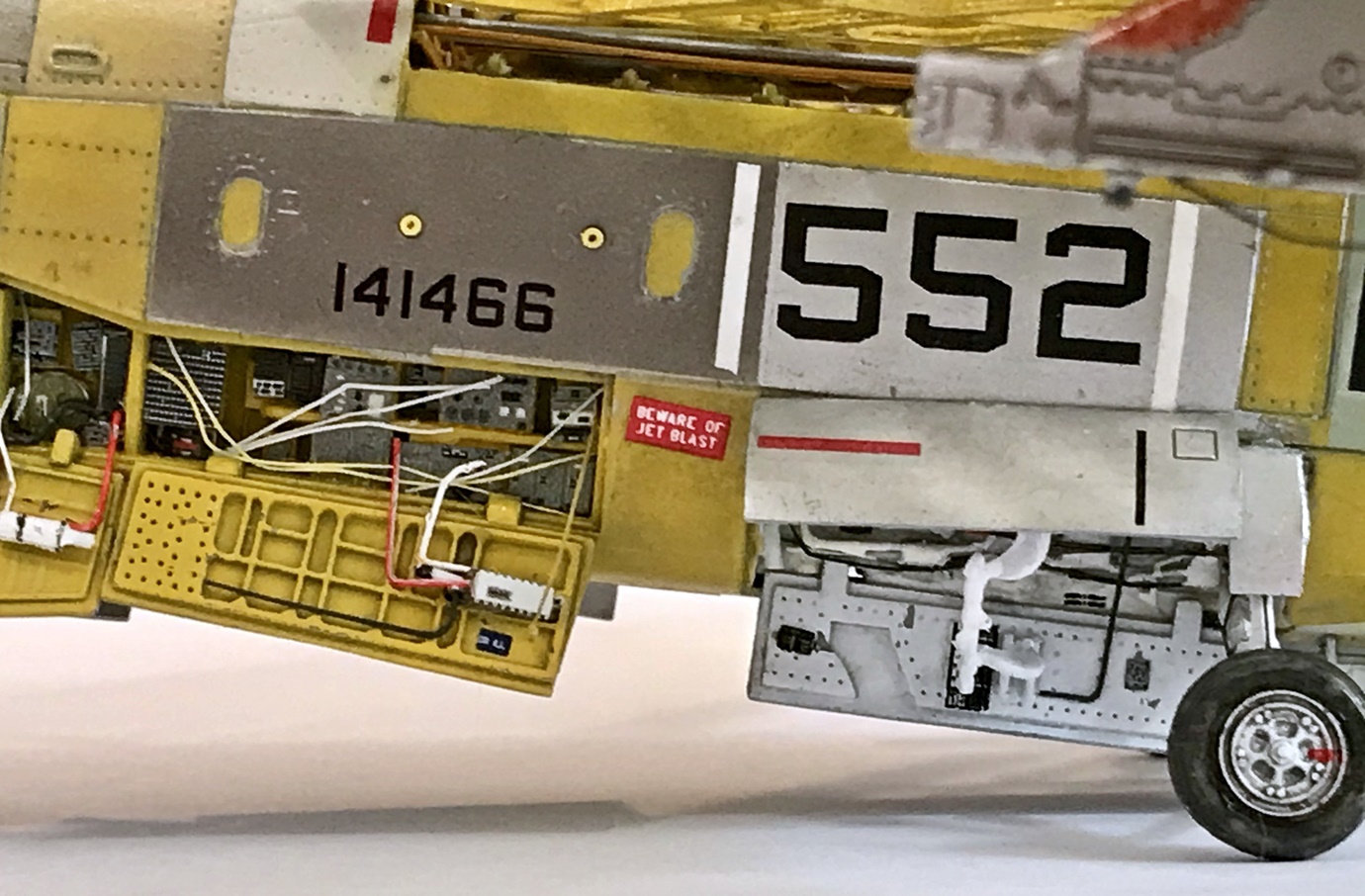

Vani avionica e vani carrello principale
Il kit forniva la possibilità di essere rappresentato con i due vani laterai aperti; utilizzando l’ottimo foglio di foto-incisioni Eduard dedicato e con l’aggiunta di cavi Plus Models, questa parte non ha richiesto particolari sforzi ad esclusione della RAT (Ram Air Turbine) di dimensioni microscopiche.
I vani carrelli del kit sono stampati con un ottimo dettaglio quindi sono stati aggiunti alcuni condotti idraulici per renderli convincenti.












Deriva e struttura motore
La deriva è stata rappresentata per metà senza pannellature, inizialmente la struttura interna era stata stampata in 3D come quella delle ali ma di fatto mai utilizzata perché troppo spessa.
Quella utilizzata è stata riprodotta in profilato evergreen assottigliato al limite della trasparenza.
I meccanismi interni che comandano il movimento del timone sono stati realizzati con avanzi di foto incisioni.




La costruzione della struttura motore è stata tra le fasi più complicate del progetto.
Anche per questa erano state stampate in 3D le ordinare che sostengono il motore ma poi inutilizzate perché di forna sbagliata quindi, con pazienza, usando come dima le sezioni della fusoliera sono state disegnate, ritagliate e dettagliate su plasticard da 0,5 mm.












Una volta terminato il lungo lavoro di adattamento di tutta la struttura sono stato auto-costruiti i meccanismi di movimenti dei piani di coda e posizionati i timoni.






È stato ricostruito il meccanismo del sistema del gancio d’arresto per l’appontaggio.

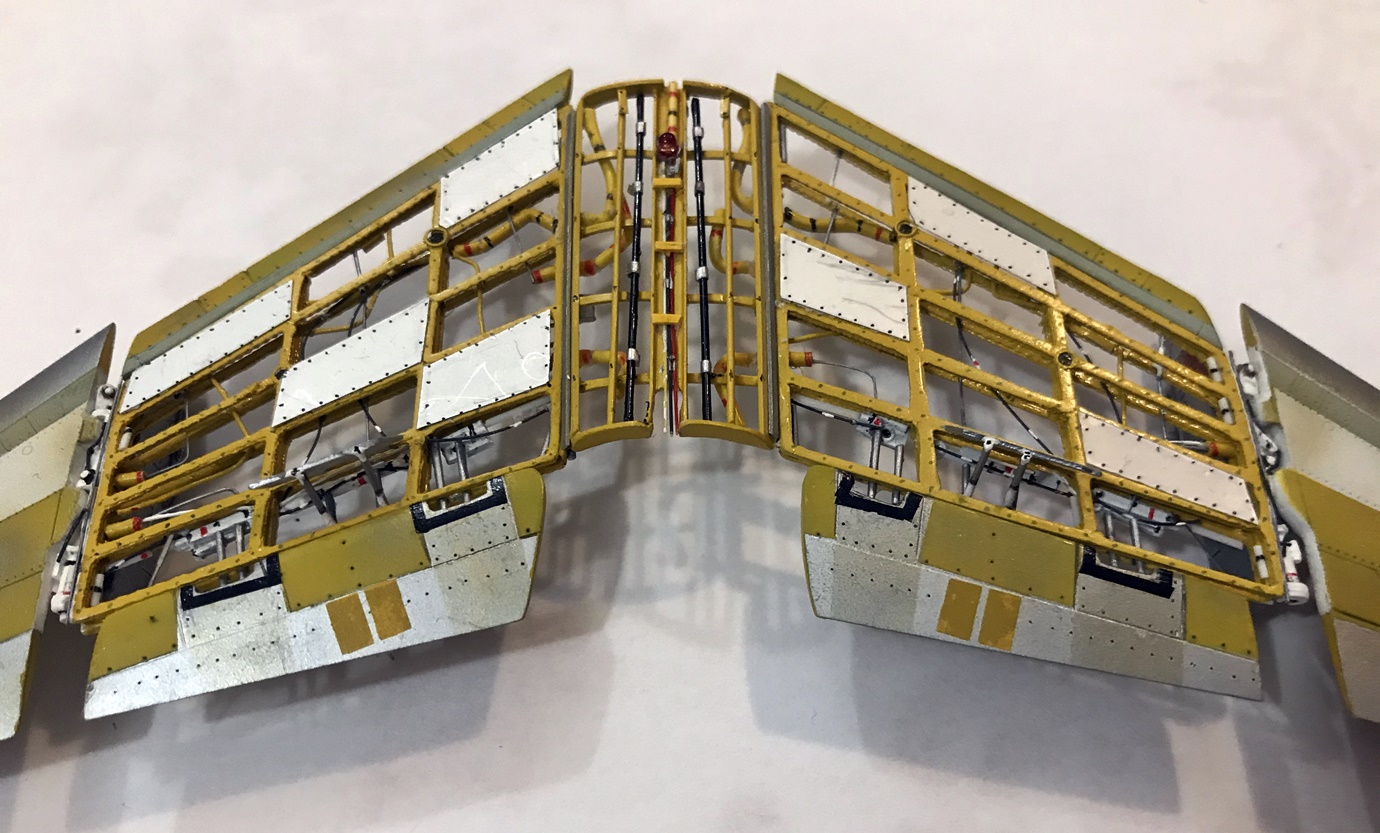

Struttura alare
La costruzione della struttura alare è stata la fase piu lunga e complicata essendo il punto cardine sul quale è strutturato l’intero progetto del diorama.
Le parti stampate in 3D (quelle azzurre) hanno richiesto olio di gomito e un lungo lavoro di "pulizia".
Essendo stampate a filo su un materiale davvero duro e irregolare.






Delle ali del kit sono stati tagliati e adattati flap, slat e la porzione di semi ala che va ripiegata per ridurre gli ingombri sulle portaerei.




Il lavoro di ricostruzione di tutti i sistemi idraulici, attuatori è tutto quello che c’è all’interno delle ali è stato un lavoro lungo e faticoso per via degli spazi davvero ridotti e le dimensioni delle parti da auto costruire soprattutto per via degli spessori.








Con profilati è stata ricostruita la parte centrale che unisce le ali che andrà poi sovrapposta alla fusoliera in fase di assemblaggio.











Accessori per il diorama

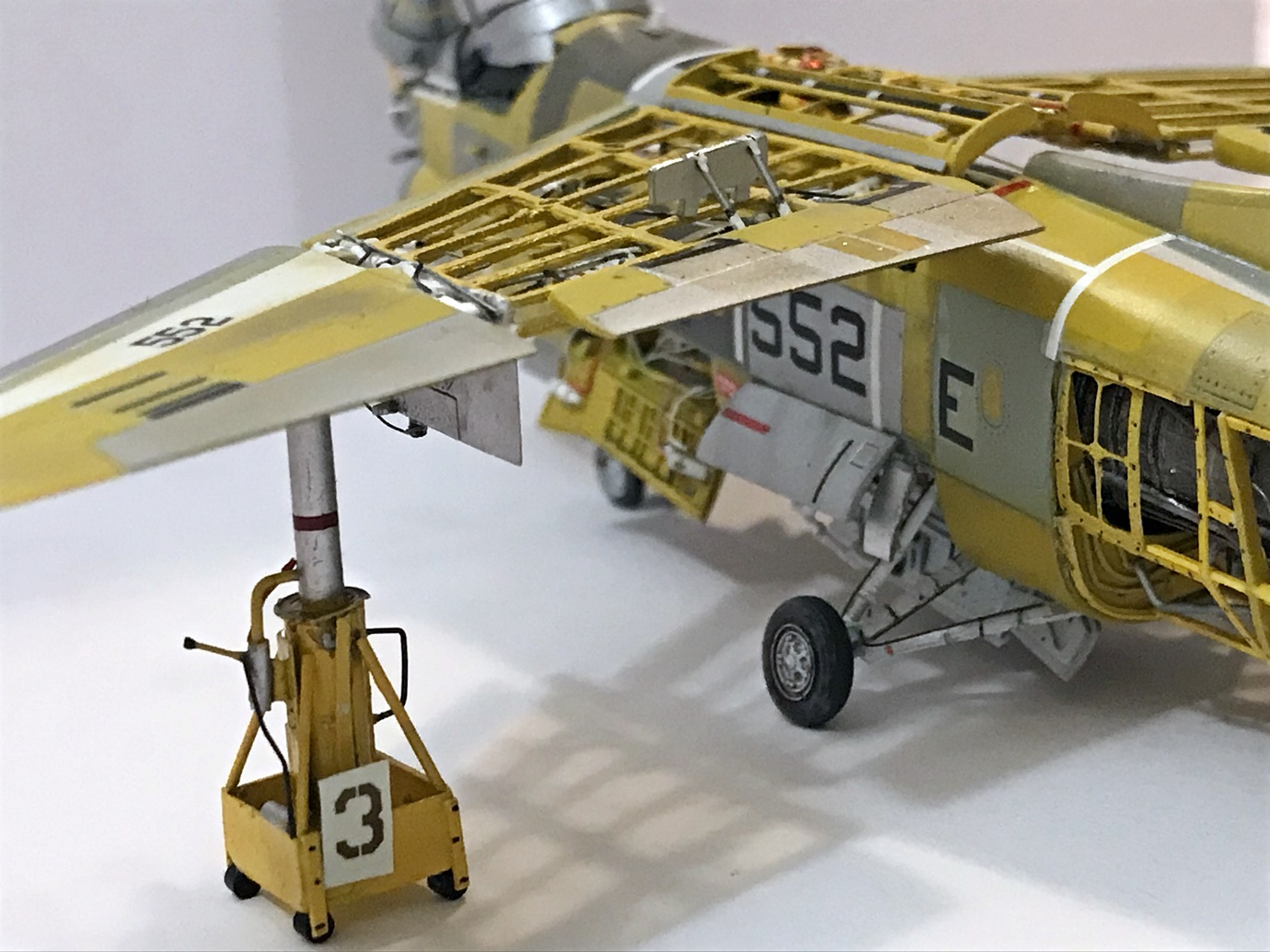

Per prima cosa sono stati costruiti i martinetti che sostengono le ali.
Come sempre foto alla mano, plasticard, avanzi di foto incisioni, bastoncino di lecca lecca e bastoncino per pulire le orecchie.









Scalette e trabbattello sono stampati in 3D.









Il compressore e l’estintore sono stato costruiti usando come base due capsule di protettore gastrico.








L’ultima fase del progetto è stata l’ambientazione, la più complessa di tutto il lavoro che ha richiesto più tempo della costruzione del velivolo stesso.
La struttura del carro ponte è stata interamente auto costruita, così come tutti gli elementi che la compongono.
La progettazione e la pianificazione di tutto il lavoro ha giocato un ruolo fondamentale dato la mole di lavoro che mi ha tenuto impegnato per circa 500 ore e nove mesi.

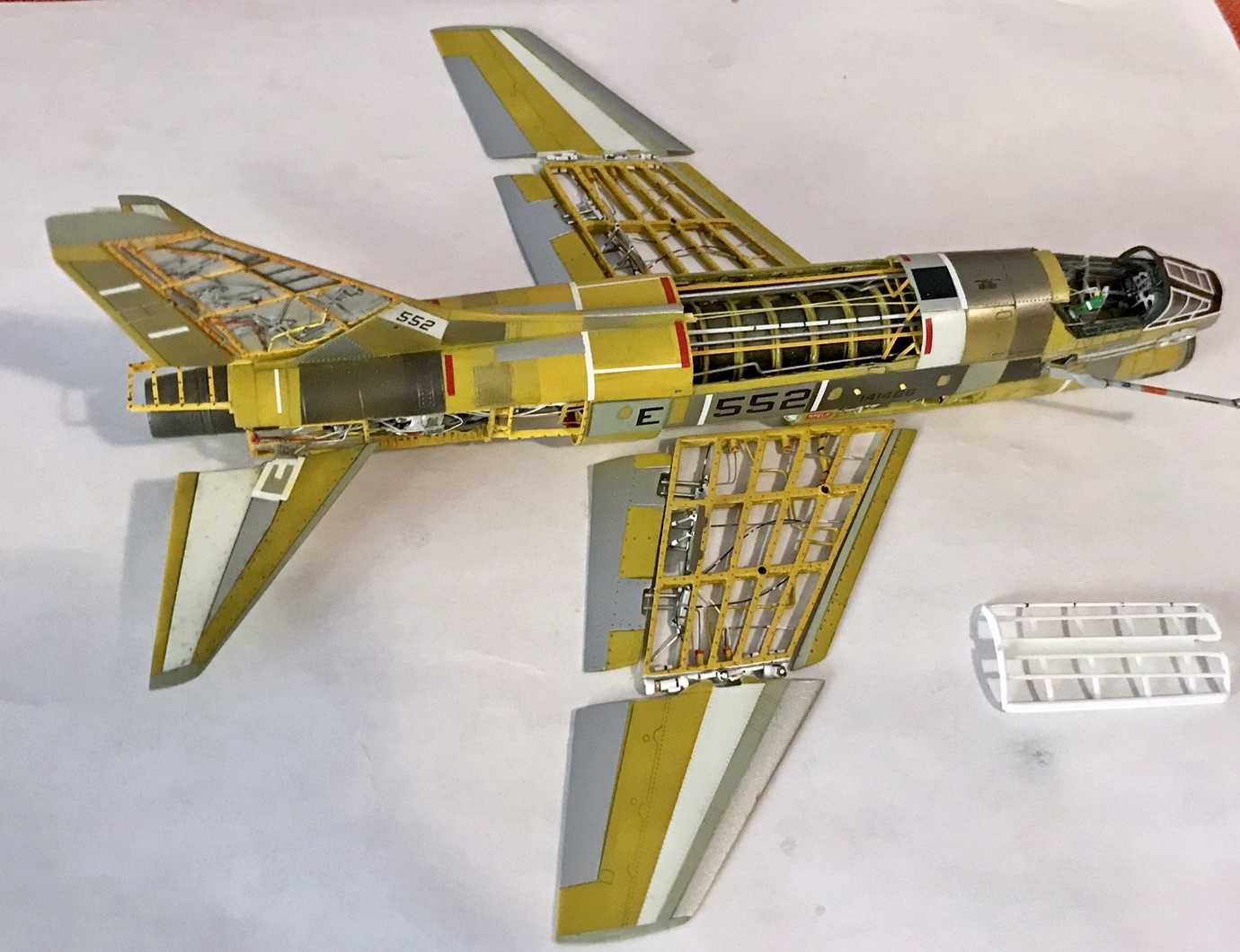

Seguono foto primi piani modello finito.
























Vito De Palo
