Escavatore New Holland E215c - Luca Navoni




I mezzi movimento terra mi sono sempre piaciuti fin da bambino; quando in televisione ho visto pubblicizzata questa opera a fascicoli della Hachette, non ho resistito e così, quasi tre anni fa, ho incominciato con la prima uscita in edicola; poi mi sono abbonato con arrivi mensili di tre fascicoli alla volta per un numero complessivo di 100 uscite.
Questo svago modellistico vede, come soggetto, l'escavatore cingolato New Holland E215c che è un mezzo modernissimo, punto di riferimento per tecnologia e qualità. La grande potenza, distribuita in oltre 23 tonnellate di acciaio, la flessibilità in ogni condizione operativa, la sorprendente facilità di pilotaggio grazie a futuristici joystick e il triplo braccio, ne fanno una delle macchine movimento terra più tecnologiche di sempre.

Modello
Il kit è in scala 1:18 e una volta finito, raggiunge il peso di 3,8 chili circa; in metallo con parti mobili, abitacolo ispezionabile completo di luci e cingoli in metallo.
Le dimensioni del modello sono più di 53 cm di lunghezza a braccio steso con un'altezza sopra alla cabina di 17 cm e una larghezza di 14 cm.
Devo precisare che nel complesso questo modello si presenta bene già così da solo senza modifiche perché molto dettagliato, ma però durante il corso dell'opera, ho deciso di apportare piccole modifiche e di realizzarlo in "opera" creando un "piccolo" diorama, si fa per dire, le misure della base di legno sono di 85x35 cm.




Le modifiche riguardano la ricolorazione della cabina e di tutto il blocco dei cingoli perché quest'ultimo era composto da due parti, una centrale di metallo e le due "facce" esterne in plastica e insieme avevano due tonalità pessime, così ho carteggiato la parte in metallo riportandola allo stato grezzo poi ho dato una mano di fondo grigio su entrambe le componenti e ho steso una mano di vernice spray Tamyia grigio scuro, precisamente Rubber Black TS-82.




Per essere rappresentato in opera sono intervenuto anche sulla carrozzeria, non potevo lasciarlo lindo e pulito come appena uscito da fabbrica; quindi mi sono osservato un po' intorno e più precisamente ho osservato i mezzi in opera in alcuni cantieri nelle mie vicinanze; le parti più danneggiate e usurate di questi mezzi sono la parte inferiore dove ci sono i cingoli e quindo sempre a contatto col terreno, sportelli di ispezione del vano motore e inevitabile qualche colatura di olio idraulico dai pistoni e raccordi vari...
Osservato questo, mi sono messo all'opera e con l'utilizzo di carta abrasiva ho "rovinato" la benna e con un pennello, colla vinilica e sabbia ho creato dei piccoli residui di terra; poi ho aggiunto un piccolo pezzo di catena visto che il braccio viene spesso impiegato anche per sollevare carichi e spostare materiali.
Sono poi passato all'intero mezzo, dove, con l'aiuto di lima da ferro e carta abrasiva, ho creato scrostature e ammaccature.
Come passaggio finale, ho dato prima una mano di semi-lucido in modo da togliergli quel luccichio poco realistico, poi sono intervenuto con qualche lavaggio con prodotti Mig (Streaking Rust Effects n°1204) sull'intero mezzo, infine, con toni terrosi per dare un senso di polvere e fango sul mezzo e nella parte dei cingoli; anche qui mi sono "appoggiato" a colori e pigmenti Mig.














Piccole modifiche al motore con l'aggiunta di qualche tubicino in gomma per simulare i vari raccordi e con della carta stagnola ho riprodotto la copertura termica delle tubature.








Ultima modifica apportata al mezzo è stato il prolungamento dei cavi del vano per le pile, che serve per gli effetti sonori e i led; essendo situato nella parte posteriore del mezzo e quindi ogni qual volta si vogliano inserire le pile bisogna smontarlo, ho tagliato e giuntato i fili fatti passare all'interno del mezzo creando un paio di fori, fatti scendere all'interno dei cingoli poi ho creato un piccolo foro nel terreno e successivamente ho creato un piccolo alloggiamento nella base del diorama.

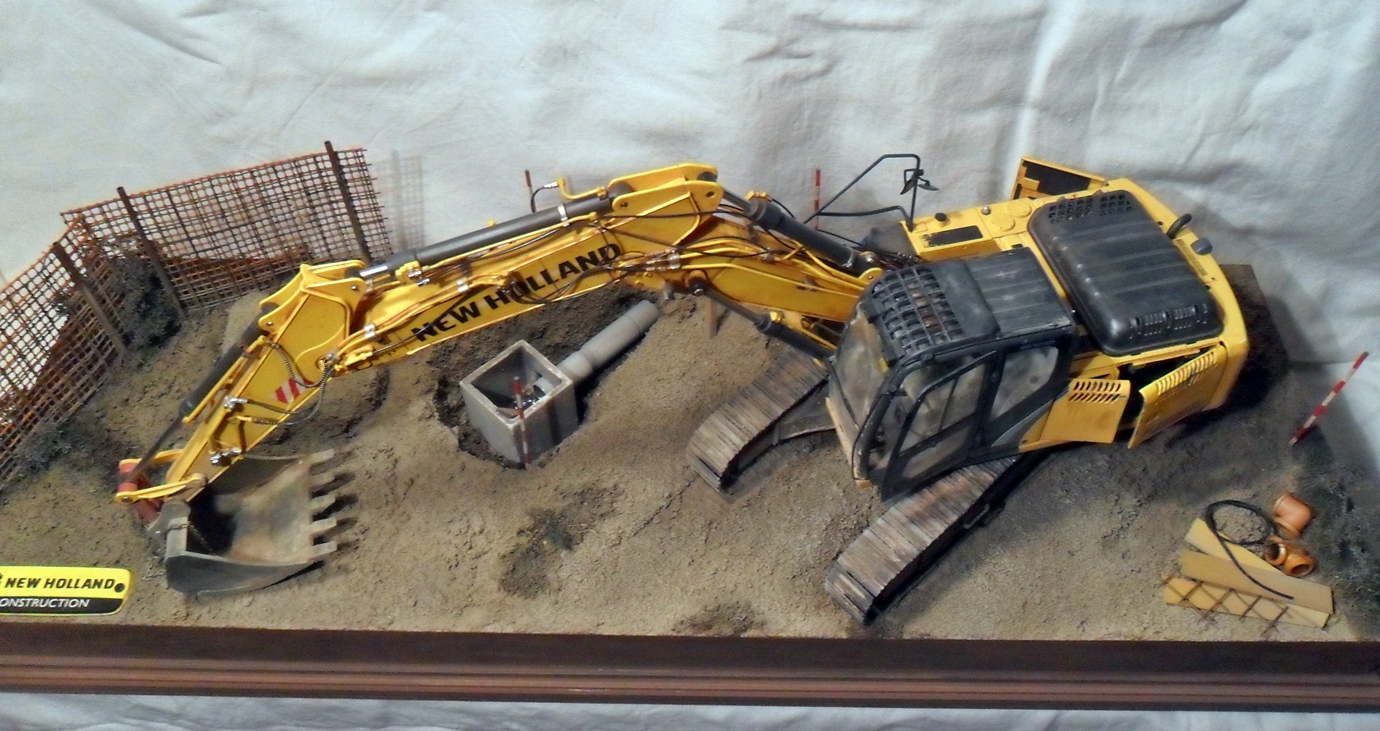

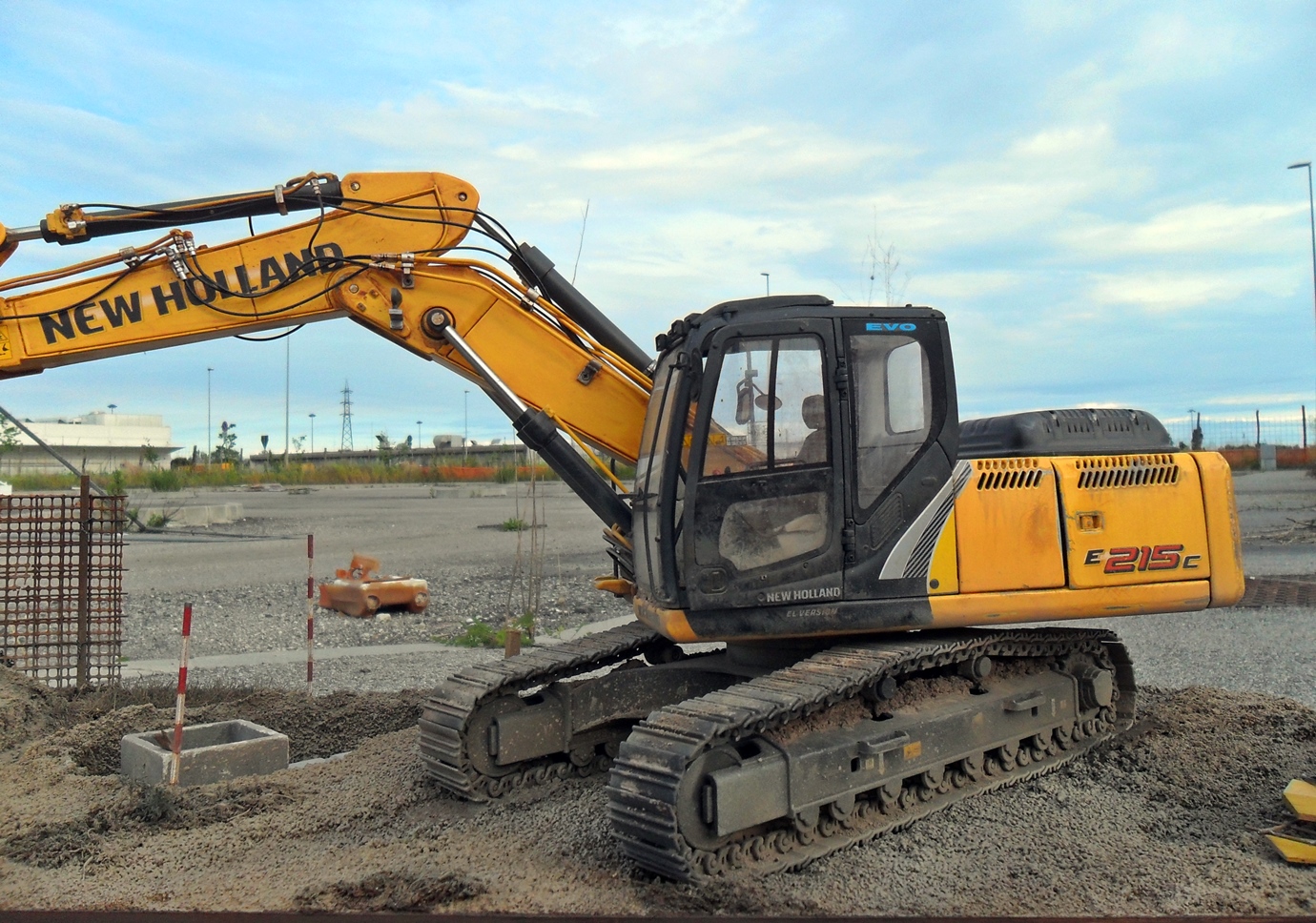

Diorama
Il diorama è realizzato su un'asse di compensato di 2cm di spessore visto che dovrà sostenere un po' di peso, poi ho utilizzato della balsa per realizzare il basamento e ho riempito con polistirolo.
La scena "ritrae" l'escavatore in un cantiere alle prese con uno scavo e messa a dimora di condotte, scenario tipico di opera di questi mezzi.
Con l'aiuto di un cutter ho ricavato i solchi lasciati dai cingoli; mentre il blocco di cemento l'ho ricavato da un piccolo vasetto quadrato di coccio per piante finte al quale ho ricavato i fori per il passaggio delle tubature le quali ricavate da pezzi di tubo in pvc.




La tipica rete da cantiere arancio è stata ricavata utilizzando due tipi di rete, una in metallo con fori da 10mm con una bella mano di fondo e invecchiata con colori acrilici e una più piccola per rappresentare la tipica rete da cantiere di colore arancio; i pali di sostegno sono tondini di metallo e filo di ferro sottile per fissare la rete ai pali.






Il terreno l'ho realizzato mescolando fra loro in quantità "QB" (Quanto Basta) acqua, colla vinilica, sabbia, ghiaia di diverso spessore e gesso; poi una volta steso sulla base e aspettato che il tutto asciugasse, sono intervenuto con colori acrilici e ad olio per dare tridimensionalità.




















Conclusioni
Devo dire che dopo tre anni, sono soddisfatto di ciò che sono riuscito ad ottenere da questo modello che esce un po' dai canoni del modellismo ma che associa comunque le mie passioni: i mezzi movimento terra e il modellismo.




Come al solito lascio a voi i commenti, un saluto, Luca.
