Fort Arcot 1751
Fort Arcot 1751

Object-704 - Luigi Cuccaro

Kubinka Museum tribute




Per gli amanti dei mezzi militari russi, è doveroso citare il mitico museo di Kubinka dove, a mio parere, nel settore dei mezzi russi, le due "icone" maggiormente rappresentative sono l’ Object-279 e l’ Object-704.
Entrambi i mezzi meritano un articolo dedicato, in questa prima parte, presento l’Object-704.




L'Object-704è lo sviluppo dell’ISU-152 ed inizialmente prevedeva due varianti che differivano nel cannone principale.




Pare che successivamente la versione a canna lunga fu abbandonata per cui ci si concentrò unicamente sul mezzo a canna corta che fu "battezzato" col nome ISU 152-2.
Ovviamente per ulteriori notizie a riguardo, vi invito a consultate le varie fonti informative.

Il Modellino
E vai con le trasformazioni!
mi avanzavano (ma guarda un po’) un kit ISU-122 dell’Italeri...


Object-704

un IS-2 dell’Altaya...


Object-704

del plasticard da 0,25 e 0,5mm e le utilissime viste principale del mezzo vero.




A questo punto, per un tecnico, la conseguenza è facilmente intuibile ma non occorre essere necessariamente un progettista, basta solo rispolverare un po’ le nozioni imparate alle scuole medie nelle ore di applicazioni tecniche.
Quindi ragionando con i dati alla mano si nota che sostanzialmente cambia solo la casamatta del carro infatti lo scafo, è praticamente lo stesso dell ‘ISU 122/152 .
Di conseguenza le macro fasi della lavorazione sono:

  1. "cannibalizzazione" dello scafo inferiore del modellino Altaya (perché le ruote ed i cingoli sono migliori)
  2. "cannibalizzazione" dello scafo superiore del kit Italeri ed asportazione della casamatta
  3. Realizzazione in plasticard dell’analoga casamatta per l’Object-704.

Realizzazione della casamatta
Innanzitutto ho fotocopiato le immagini delle viste principali del mezzo alle dimensioni adeguate del kit Italeri.
Ho ritagliato solamente le superfici reali delle viste incollandole col vinavil (così si possono facilmente rimuovere le dime di carta) su plasticard di 0,5 mm.
Nota bene:

  • per SUPERFICI REALI, s’intendono quelle superfici ortogonali/complanari alle viste principali che sono dimensionalmente veritiere.
  • le SUPERFICI FITTIZIE, sono le superfici inclinate alle viste principali pertanto dalle dimensioni irreali. Occorre creare lo sviluppo partendo dalle linee/spigoli generatrici.

Esempio




Purtroppo, nella foga di vedere gli effetti della stuccatura, ho dato il colore base senza fare le foto durante la costruzione.
Tuttavia mi sono accorto di una asimmetria delle superfici laterali sinistre ergo una, immagine rappresentativa, mi servì per compensare tale anomalia.


Object-704

Così ho incollato la nuova casamatta sullo scafo superiore del kit Italeri, poi ho modificato le griglie motori ed aggiunto altri dettagli quali mitra, serbatoi, sportelli sulla torretta, particolari vari ed infine il cannone principale.
Ho preferito riprodurre la versione prototipale cioè a canna lunga ma, per chi preferise la versione finale cioè ISU 152-2, occorre ridimensionare il cannone e rifare le griglie motore.
Riguardo ai cingoli ho scelto la configurazione tesa ma si può fare anche nella caratteristica "appesa": per fare ciò è necessario aggiungere altre maglie ma ne sono sprovvisto e non mi andava di spendere altri soldi coi set aftermarket.




















Per la colorazione ho utilizzato il Russian green della Extracolor.
Nota : Anche in questo caso, il colpo d’ occhio del buon Mario, ma faceva notare che il verde russo risultava "scuretto"... eppure il colore è originale, ma allora perché?




Per il semplice motivo che mi ero dimenticato di schiarire il colore base perché, come ben noto, più si rimpicciolisce la scala, più in proporzione diminuiscono le superfici riflettenti.
Vedasi schemino (della AK-Interactive):




Pertanto, come si evince dalle altre immagini, ho dovuto schiarirlo mescolando piccole percentuali di grigio chiaro al colore base.

Diorama

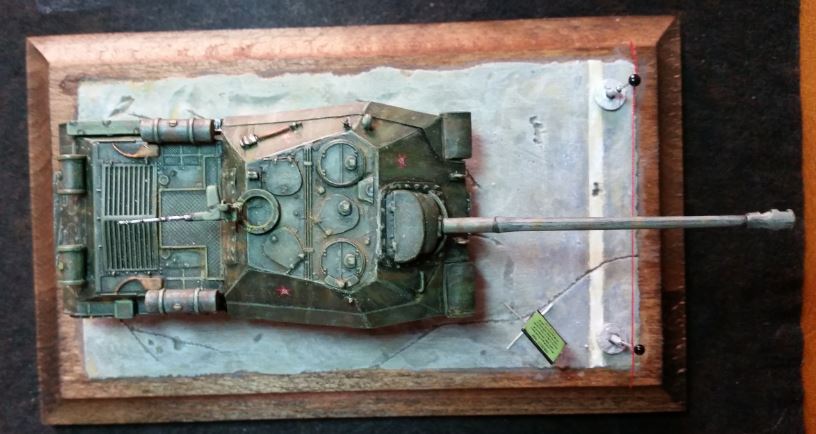

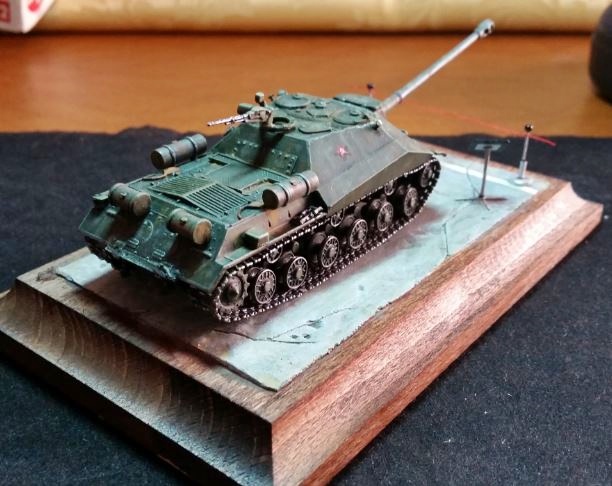

Ho riprodotto l’area recintata all’interno del museo in cui è parcheggiato il carro.


Object-704
Object-704

Alla prossima!

Buon modellismo a tutti.
