Il Kittyhawk P-40 ritrovato nel deserto

Giampaolo Bianchi




Nel 2012 è stato ritrovato un velivolo britannico sparito nel 1942 durante la seconda guerra mondiale.
L'aereo della Royal Air Force, un P-40 Kittyhawk, è stato ritrovato perfettamente conservato nel deserto occidentale del Qattra dell’Egitto; nel 1942, lo pilotava il sergente Dennis Copping, allora 24enne, costretto ad un atterraggio di fortuna.




























Il P-40 in dotazione alla RAF (Royal Air Force), l’aviazione inglese, operante soprattutto nella campagna contro le forze dell’asse e di Rommel in nord-Africa.

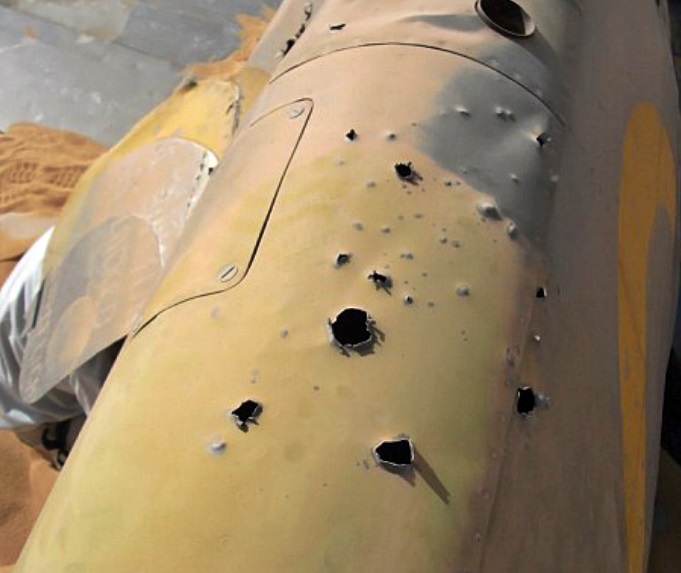

Sul relitto, perfettamente conservato grazie al clima asciutto del deserto e alle sue sabbie, sono stati individuati sia un colpo di Flak sulla fusoliera, ricevuto dalla contraerea tedesca che alcuni colpi sul vetro della cabina di pilotaggio (coerenti però con la documentazione storica dell’aereo e quindi precedenti); il pilota, il sergente Dennis Copping, stava portando l’aereo ad una vicina base per le dovute riparazioni, quando perse l’orientamento – a causa forse della bussola rotta – e fece perdere le sue tracce. Costretto molto probabilmente ad un atterraggio d’emergenza, riuscì ad atterrare sano e salvo.

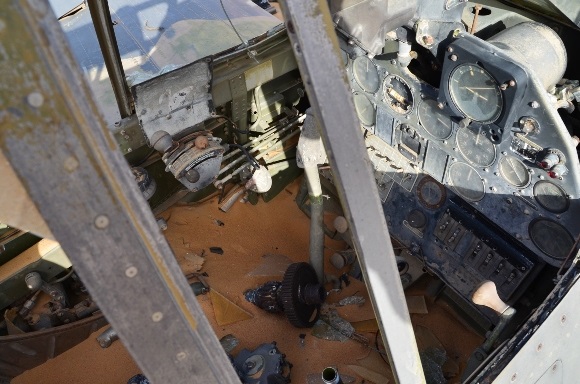

Nella cabina del pilota non è stato ritrovato alcun cadavere, inoltre l’aereo si trova in ottime condizioni. Del pilota tuttavia non si hanno avute più notizie, il che fa pensare sia morto in mezzo al deserto, cercando probabilmente di ritornare alla base più vicina. Una missione impossibile la sua; la città più vicina si trovava a più di 200 chilometri, nell’Egitto occidentale e in pieno deserto del Sahara.
Altri elementi suggeriscono che possa essersi salvato nell’immediatezza come ad esempio la radio, trovata insieme alle batterie fuori dal velivolo, e il paracadute con cui cercò probabilmente anche di ripararsi dal caldo torrido del deserto. Le ricerche del corpo non hanno ancora prodotto risultati anche se risulta abbastanza improbabile il ritrovamento.
La scoperta del sito, definita da alcuni storici come "l’equivalente della tomba di Tutankhamon per quanto riguarda l’aviazione", è stata infatti del tutto fortuita ed è stata possibile grazie ad un operaio polacco che lavora nel settore petrolifero.
L’aereo, prima che le autorità egiziane intervenissero per la sicurezza, recava ancora a bordo materiale bellico.
P.s. il corpo del pilota, potrebbe essere stato in realtà ritrovato, purtroppo non si hanno conferme né identificazioni dei pochi resti trovati a pochi chilometri dal sito.
Questa foto, parte dei ricordi di famiglia del nipote William Pryor Bennet, ritrae il sergente Denis Copping in uniforme, pochi giorni prima del suo mancato rientro alla base.




Nel 1942 era membro del 260° squadrone della RAF dislocato in Egitto durante la campagna del Nord Africa che, dai primi di giugno si stava ritirando incalzato dalle forze italotedesche. Il 28 giugno Copping e un altro aviatore trasferivano i propri P40 Kittyhawk, seriamente danneggiati (il 19 maggio 1942 Copping fece un atterraggio forzato con il suo Kittyhawk dopo un combattimento) dalle prime linee ad un'altra base per le riparazioni, in particolare il Kittyhawk di Copping oltre ai fori sulle ali e la radio danneggiata, era costretto a volare con il carrello estratto.
"Copping era il leader del volo di trasferimento dal campo LG-09 al LG-10 immediatamente dopo il decollo l'aereo prendeva una rotta errata di 90° rispetto a quella corretta per arrivare a LG-10 che distava solo 30 minuti di volo, volavamo da 20 minuti su una rotta sud ovest e non capivo perché non avesse ancora virato verso est, come sarebbe stato logico per evitare l'incontro con aerei nemici, l'armamento era fuori uso e la cosa mi preoccupava, tanto che ruppi il silenzio radio senza però ottenere risposta, lo affiancai cercando di segnalare che ci trovavamo fuori rotta, volai sotto di lui virando verso est sperando che mi seguisse, ma inutilmente, tornai nuovamente cercando di attirare la sua attenzione, il carburante scarseggiava e il mio coraggio cominciava a vacillare, virai verso est senza che mi seguisse, poco dopo riconobbi alla mia destra la depressione di El Qattara, poi il Nilo e la nostra base. Raccontai tutto ai miei superiori, si decise di aspettare sperando in un suo improbabile ritorno, era troppo tardi per intraprendere una missione di ricerca, andai a dormire con la certezza e l'entusiasmo che il mattino dopo sarei tornato a cercarlo.
Ricevemmo ordini diversi, eravamo in ritirata, Copping venne dimenticato. Mentre scrivo mi tornano alla mente quei momenti, penso che i guasti e il carrello bloccato abbiano impedito a Denis di seguirmi, costringendolo a seguire quella rotta fino all'esaurimento del carburante."
Questo, in sintesi, quanto racconta L.J. Sheppard nel suo libro "Same of our victories".
Oggi Denis Copping è ricordato all’Alamein Memorial presso il sacrario militare inglese.


Dennis Copping

Il kit
Il modello e della Hobby Boss in 1/48; ho aggiunto degli aftermarket e precisamente la cabina di pilotaggio ed il motore, quest’ultimo relativo al Warhawk, ma mi sono accontentato.














Ho iniziato dalla cabina di pilotaggio: i colori usati sono stati Vallejo lime green+ green zinc chrome al 50% per gli interni; i lavaggi con marrone caput mortum della Van Dick diluito con petrolio bianco.














Ho iniziato con il motore (aftermarket della Quickbost).

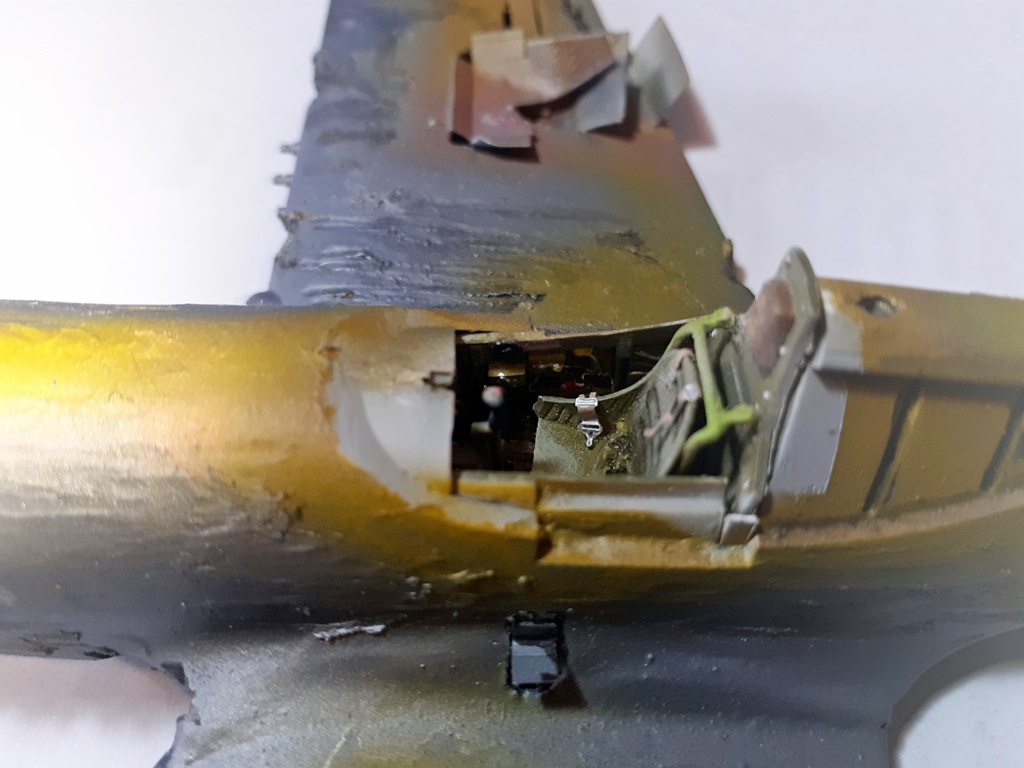

Successivamente ho iniziato a sagomare le varie fratture sul muso dell’aereo e l’apertura del portello laterale dell’emifusoliera di sinistra.












Da qui è iniziata la parte demolitiva e ricostruttiva che mi ha creato non poche difficoltà. Nelle foto scattate sul sito del ritrovamento si evidenzia come il timone e gli alettoni di coda non siano integri ma con le centine visibili, inoltre il timone di coda è lateralizzato verso dx e gli alettoni inclinati in basso cosi come l’alettone anteriore dx è inclinato in basso mentre quello di sin verso l’alto. Con la microsega circolare ho tagliato il timone e gli alettoni anteriori e posteriori.










Successivamente ho eliminato gran parte del timone di coda conservando solo l’aggancio alla fusoliera e ho ricostruito lo scheletro dorsale con del filo metallico ricavato da un residuo di antenna tv; stesso lavoro ad "alto rischio" per gli alettoni posteriori. Ho ricostruito le centine con plasticard e con il microtrapano ho realizzato i fori.














Il tettuccio in monoblocco l’ho diviso con la microsega alterando lievemente la realtà per avere la possibilità di vedere gli interni.






Ho demolito parte dell’ala destra con dei residui di alluminio ho creato i rottami. Il posizionamento delle centine mi ha creato non pochi problemi comunque alla fine le ho posizionate tutte cercando di rispettare le distanze.


















Ho segato l’ogiva dell’elica e con il calore ho deformato le pale come da foto originali assemblando il tutto con la ciano.










Dopo una primerizzazione con Tamya spray grigio, con aerografo ho dipinto l’aereo in alluminio, successivamente ho passato il sand brown e poi ho fatto le Mascherature con il Patafix per la mimetica, per la quale ho utilizzato il sand brown.












ho applicato le decals e ho iniziato a rovinare l’aereo con una micromola e carta abrasiva di grana grossa, al termine ho spruzzato sand brown diluito fino al 90%.























Ho aperto una crepa nella cappotta come da foto originale.






Per la base del diorama ho utilizzato una vecchia cornice che ho ricoperto con das color terracotta.

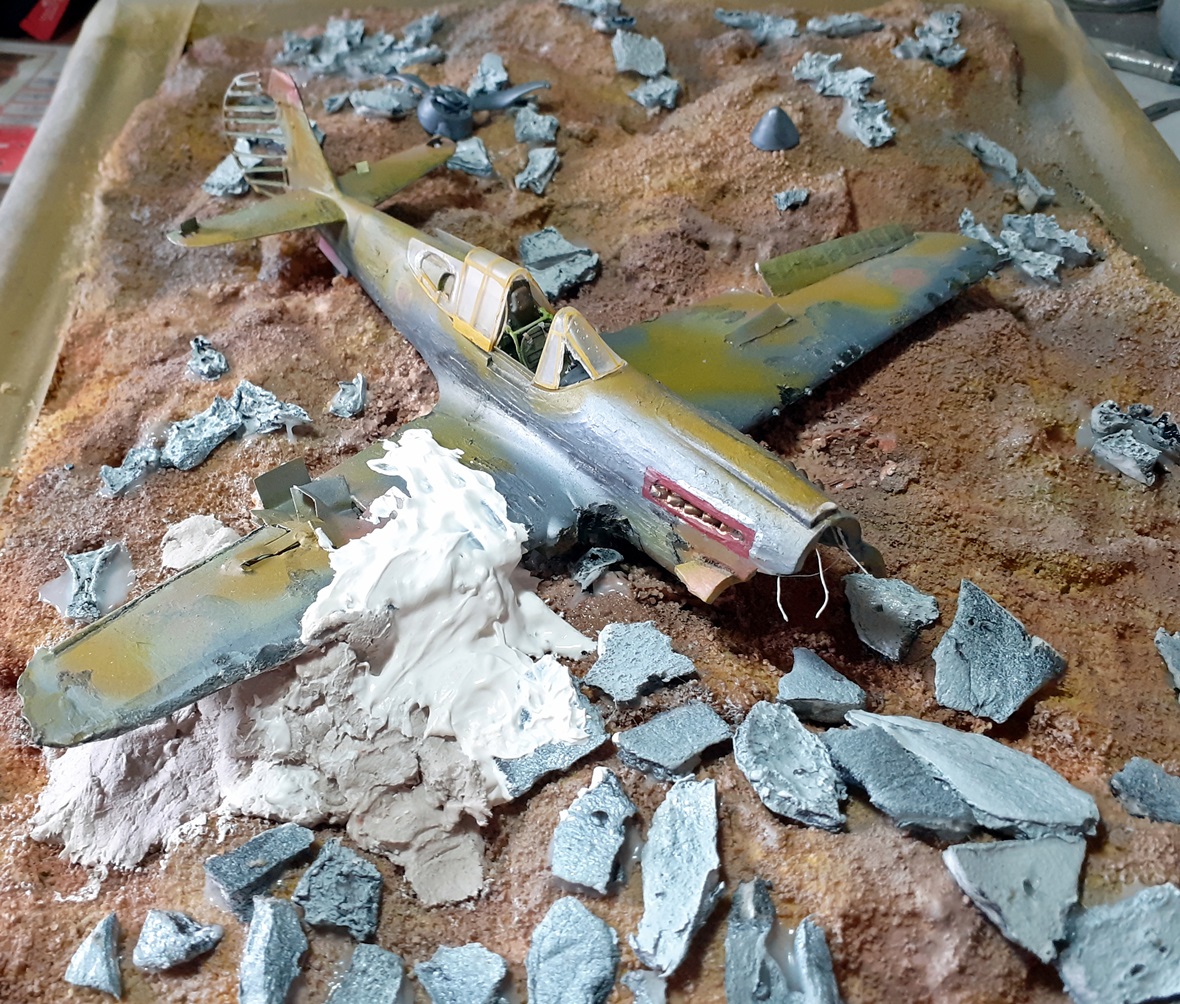

Ho provato la schiuma poliuretanica per dare forma al deserto.






Ho utilizzato il pan grattato per rendere le asperità superficiali...




...e ho spruzzato con aerografo color sabbia diluito al 50%.
Ho poi fissato un perno di legno sotto l’ala sin e ho posizionato il modello sul terreno.
















Per le pietre ho ritagliato irregolarmente del forex, poi dipinto con spray grigio, che sono state incollate con il Vinavil.




Per simulare la massa di sabbia sopra e sotto l’ala dx ho messo del das e stucco.




Per la polvere del deserto ho utilizzato un pigmento marrone preso dal ferramenta e del borotalco.






Ho posizionato i resti del paracadute ricavato da un pezzo di cotone.

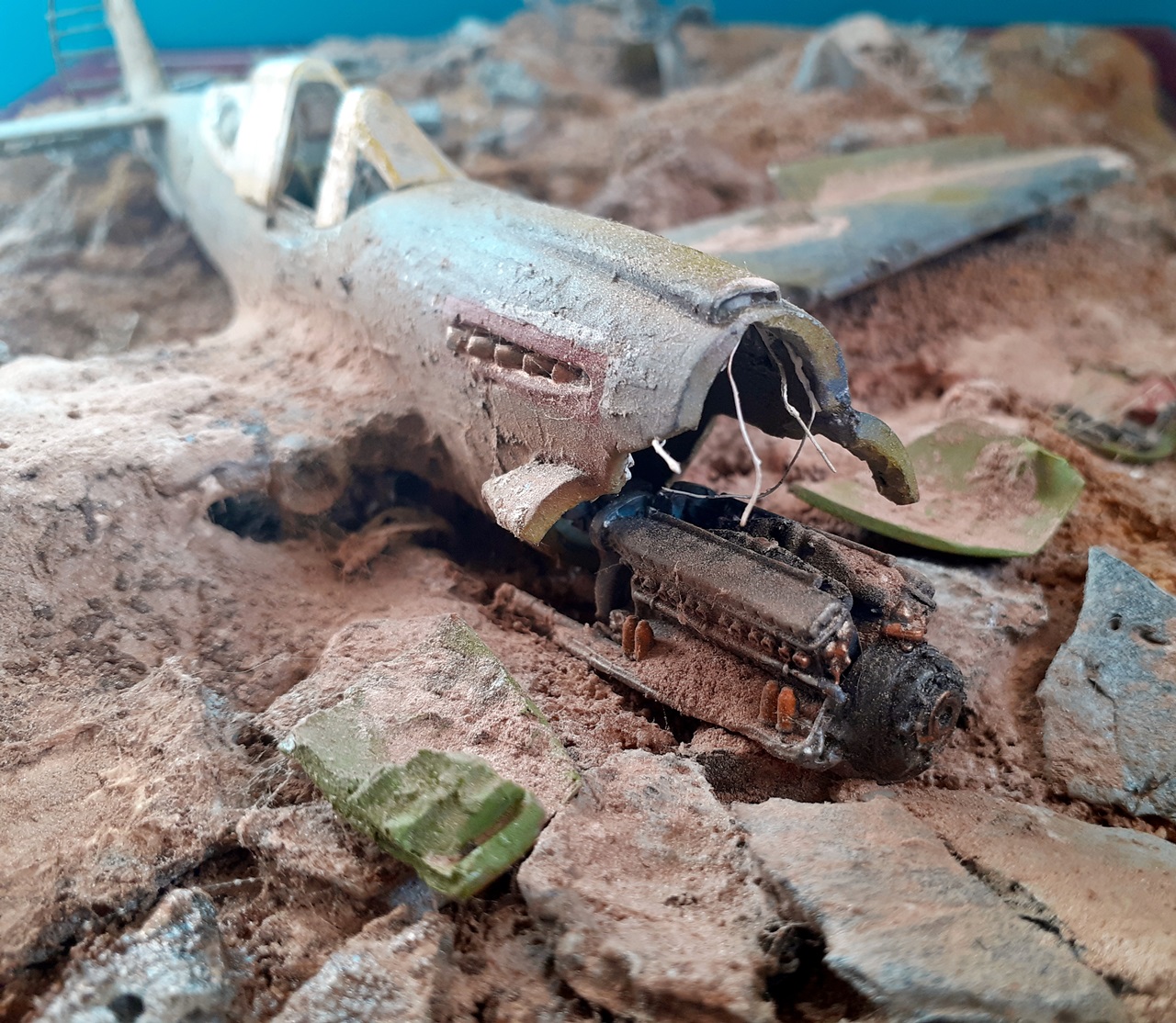

Seguono alcune foto del diorama completo.




























... in memoria del sergente Dennings.


Dennis Copping

Giampaolo Bianchi

[Gallery]

15.11.2019

Bibliografia e immagini.
