Sukhoi Su-35S "Flanker E" - Ezio Bottasini

Kit Hasegawa scala 1/72




Questo modello è stato un graditissimo regalo di Natale dell’amico e collega Davide Rapisarda, collega sia di lavoro che modellista, anche se il suo genere, amante dei mezzi dei Vigili del Fuoco, è ricostruire questi mezzi assemblando i meravigliosi mattoncini LEGO, non da scatola.
Il Su-35 è un aviogetto di 4ª generazione avanzata (4++), evoluzione del Su-27 Flanker, caccia multiruolo progettato dalla Sukhoi e costruito dalla Komsomolsk-on-Amur Aircraft Production Assosiation (KnAAPO).
La prima variante del Su-27 risale al 1980, quando la Sukhoi tentò di migliorare le prestazioni del suo caccia, designata come Su-27M e riclassificata successivamente in Su-35.
Questa versione incorporava miglioramenti aerodinamici per aumentare la manovrabilità, un’avionica avanzata, aumentata autonomia e motori più potenti.
Nel 2003 la Sukhoi iniziò lo sviluppo di una seconda variante del Su-27, che accorpava miglioramenti dell’avionica e nel radar.
Dal punto di vista aerodinamico sono state eliminate le alette canard della prima variante, sostituite da motori a spinta vettoriale.
Questa variante iniziò i test nel 2008 con 4 prototipi, di cui uno andato perso in un incidente nel 2009.
L’aviazione russa (VVS Voenno-vozdušnye sily), ha ordinato 48 unità (fino a 122) di questa versione, ridesignata Su-35S, di cui attualmente è l’unico utilizzatore.




Le caratteristiche tecniche e le prestazioni di questo aereo sono piuttosto impressionanti:
- lunghezza 21,9m; apertura alare 14,7m;
- altezza 5,9m;
- sup alare 62,04 m²;
- peso a vuoto 18.400kg;
- peso carico 25.300kg;
- peso max al decollo 34.500kg; - motori 2 turboventole NPO Saturn 117S con postbruciatore da 86 a 142,2 kN di spinta ciascuno;
- velocità max 2,25 Mach a 11.000m
- velocità di salita 280m/s
- corsa di decollo 400-450m
- atterraggio 650-700m
- autonomia 3600km
- tangenza 18000m

Le possibili combinazioni di armamento sono quasi infinite, oltre al cannone fisso GSh-301 da 30mm può portare:
- bombe a caduta libera: FAB-250, FAB-500,
- bombe guida laser: KAB-250, KAB-500, KAB-1500
- missili aria-aria: AA-10 Alamo, AA-11 Archer, AA-12 Adder,
- missili aria-superfice: AS-17 Krypton, AS-14 Kedge, AS-20,
- razzi: S-8 da 80mm, S-13 da 122mm, S-25 da 266mm
- piloni: 8 sub-alari, 4 sotto la fusoliera, 2 estremità alari.




Il Su-35S, quindi, caccia di 4ª generazione avanzata, paragonato al Su-27M (Su-35), è stato completamente riprogettato, con particolare attenzione alla cellula, all’avionica, al sistema di propulsione e alle armi, mantenendo una forte somiglianza esteriore con il Su-27 originario.
I progressi tecnologici avevano messo a disposizione hardware più leggeri e di dimensioni ridotte, come ilo nuovo radar, spostando il centro di gravità verso la parte posteriore del velivolo, rendendo di fatto nulli i benefici dei canard della versione precedente, con il conseguente abbandono definitivo di tali estremità e della configurazione "a triplo tandem" dei derivati precedenti del Su-27.

Il kit è di pregevole fattura nella miglior tradizione Hasegawa, che ha notevolmente migliorato gli stampi degli ultimi modelli messi in commercio, i pezzi vanno al loro posto senza difficoltà e con l’utilizzo di una minima quantità di stucco, lo stanpo è veramente pregevole in fine negativo con le pannellature in scala molto belle; sono inserite due stampate di armamenti che possono essere combinati tra loro in maniera estremamente varia.
Anche il dettaglio dell’abitacolo è molto buono.








Non essendoci fotoincisioni dedicate, mi sono avvalso di quelle del Su-27SM, da cui ho derivato unicamente le cinture di sicurezza del seggiolino eiettabile e le consolles laterali molto simili a quelle del Su-35S, inoltre la scaletta della Amigo Models AMP-72003 (di fabbricazione russa) e i piloti della CMK F72051 "Warsaw pact pilots" modificati nella colorazione della tuta di volo in base ad immagini reperite in rete.


Le poche aggiunte in scratch che ho fatto sono state dedicate al carrello con l’aggiunta dei tubetti dell’impianto idraulico e pochi particolari del cupolino, impianto di condizionamento e blocchi chiusura.




La mimetizzazione è stata ottenuta con i miei fedeli smalti Humbrol realizzando le seguenti mescole:
- grigio azzurro chiaro (anche sup. inferiori): H 65 80% + H 147 20%
- grigio chiaro : H 126 80% + H 147 20%
- azzurro carico: H 65 70% + H 14 30%

le desaturazione le ho ottenute in due tempi aggiungendo la prima volta 10 gocce di bianco H34 alle mescole sopra descritte e dando una seconda luce con l’aggiunta di altre 7-8 gocce di bianco ai colori già desaturati.
Gli stacchi tra un colore e l’altro sono stati fatti applicando rotolini di patafix, mentre i pannelli sono stati fatti risaltare con un lavaggio ad olio (dopo applicazione di due mani di cera) usando il blu primario della Maimeri.
Le parti metalliche della zona motori e del cannone sono state realizzate con le lacche Alclad II con vari effetti metallizzati: alluminio, acciaio, acciaio inossidabile, metallo bruciato, blu trasparente... in questo casi i pannelli hanno avuto risalto con il panel liner Tamyia nero.






Le decal di ottima fattura hanno reagito bene al MICRO SOL, adattandosi bene ai pannelli, sono state desaturate con tecnica dry brush con colore ad olio grigio pallido (faded gray) della 502 Abteilung, usato anche per far risaltare la pannellatura sul pannello antiriflesso nero.
Per l’armamento ho scelto una panoplia di armi piuttosto pesante per rappresentare la possibilità di questo velivolo, senza però impiegare tutti i punti di attacco; ne ho lasciato liberi uno in fusoliera e i due dei tip alari.
Sono stati caricati:
- tra le due gondole motori una bomba Paveway a guida laser KAB-1500
- ai piloni sotto le gondole e a quelli interni delle ali quattro missili antiradar-antinave AS-31 (Kh-31) Kripton;
- ai piloni sub alari centrali due missili a guida radar medio raggio AA-12 (R-77) Adder con caratteristiche simili agli AIM-120;
- ai piloni alari esterni due missili a guida IR AA-11 (R-72) Archer, con caratteristiche simili agli AIM-9 J/L.

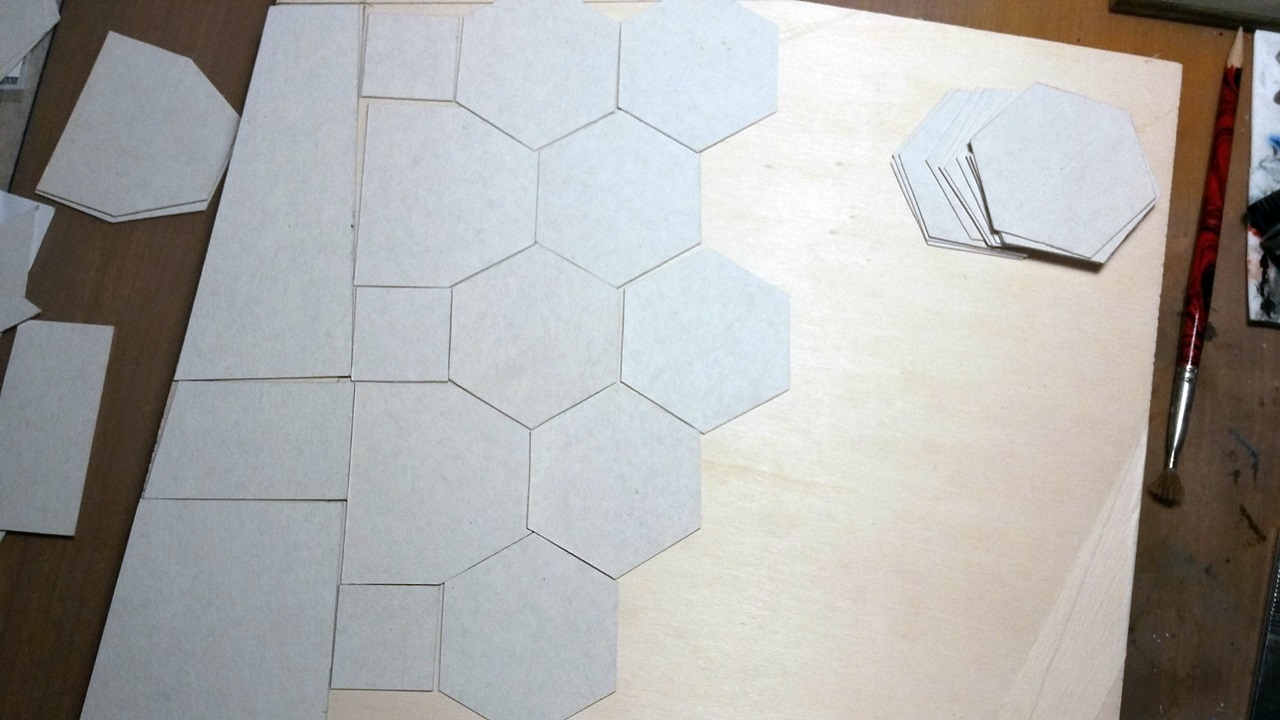

La basetta è stata realizzata, incollando con colla vinilica esagoni da 3 cm di lato ricavati da un foglio di cartoncino leggero, sul solito pezzo di multistrato da 2 cm di spessore.




Gli esagoni e le strisce di cartoncino, sono state raccordate con stucco Tamyia grigio a simulare il catrame di giunzione, dopo una passata con primer fine grigio Tamiyia e una levigata con carta abrasiva fine, applicando la tecnica del sale ho dato una spruzzata con grigio neutro Tamyia AS-7 a simulare il cemento e, sempre con tecnica del sale una successiva spruzzata con sabbia chiara Tamyia TS-46 per dare quella particolare tonalità nocciola di questo tipo di pavimentazione russa.




I raccordi in catrame sono stati realizzati con del nero puro dato a pennello (5-0), desaturato successivamente ad aerografo con H147 molto diluito; dopo aver mascherato con nastro Tamyia, ho spruzzato con sabbia chiaro TS-46 e poi con bianco TS-27 le righe e le scritte di servizio, che ad asciugatura avvenuta sono state delicatamente "grattate" con carta abrasiva media fino a dare (a proprio gusto), il giusto invecchiamento.




Poi, con marrone ombra ad olio sono state aggiunte delle punteggiature e delle macchie su cui è stato aggiunto olio di trementina puro per dare effetto unto e carburante.








In ultimo è stato realizzato il triangolino erboso su cui sono stati "piantati" dei ciuffetti con fiori della Noch, successivamente è stata "seminata" erba per modellismo ferroviario, il tutto su una strato di sabbia fine.






Le notizie sul Su-35S sono state ricavate da Wikipedia; i miei ringraziamenti vanno al "solito" amico Vito De Palo per il supporto datomi durante la realizzazione di questo modello, a mia figlia Sara per le foto e al suo fidanzato Davide Maestrini che con pazienza mi ha ritagliato tutti gli esagoni e gli altri pezzi di cartoncino usati per la pavimentazione della basetta.




Ezio Bottasini
